Novo Metal 3D

ÍNDICE

• Vantagens do Novo Metal 3D frente ao Metal 3D
• Estados limite, hipóteses, combinações e cargas
• Estados limite
• Acções de cargas e combinações
• Múltiplos tipos de carga
• Tipologia de nós
• Barras no Novo Metal 3D
• Barras de aço e mistas
• Tirantes
• Barras de alumínio
• Perfis de alumínio
• Ligas de alumínio e têmpera
• Barras de madeira
• Encurvadura e encurvadura lateral
• Limitações de flecha
• Ajustes, deslocamentos e rotações
• Coeficientes de encastramento e rigidezes rotacionais
• Verificação de resistência ao fogo
• Ligações soldadas e aparafusadas
• Placas de amarração dimensionadas com o módulo Ligações I
• Placas de amarração dimensionadas com o módulo Ligações soldadas
• Placas de amarração dimensionadas com o módulo Placas de amarração
• Opções de cálculo para as placas de amarração
• Verificações em placas de amarração
• Fundação
• Ajudas na introdução de dados
• Cálculo com multiprocessadores
• Resultados, desenhos e listagens
• Listagens justificativas de verificações dos estados limite últimos
• Exportação para TEKLA® Structures
• Exportação para TecnoMETAL® 4D
• Exportação ao formato CIS/2 para Advance Steel® de Graitec

Vantagens do Novo Metal 3D frente ao Metal 3D

Novo Metal 3D oferece ao utilizador maiores prestações que o Metal 3D em relação ao dimensionamento de estruturas de aço e de madeira. As vantagens principais que o Novo Metal 3D tem frente ao Metal 3D são:

• Cálculo e dimensionamento de ligações soldadas de perfis “duplo T”.
• Cálculo e dimensionamento de diagonais de travamento cuja secção transversal seja formada por perfis do tipo cantoneira laminada, chapa laminada, varão ou vergalhão.
• Cálculo e dimensionamento de sapatas, maciços de encabeçamento de estacas, lintéis e vigas equilíbrio (sem exportar para o CYPECAD).
• Exporta a estrutura calculada e dimensionada para TEKLA® Structures.
• Exporta a estrutura calculada e dimensionada para TecnoMETAL® 4D.
• Exporta a estrutura calculada e dimensionada para o formato CIS/2.
• Pode funcionar como programa independente, e também dentro de CYPECAD como estrutura 3D integrada.
• A introdução de dados no Novo Metal 3D é similar ao Metal 3D, pelo que os utilizadores de Metal 3D não encontrarão dificuldades de manuseamento no Novo Metal 3D.
• Apresenta uma maior qualidade de listagens e desenhos.

Estados limite, hipóteses, combinações e cargas

Estados limite

É possível configurar diferentes estados limite para cada material.

O programa também permite visualizar e imprimir uma listagem com as situações de projecto, com e sem acções sísmicas, onde se mostram os coeficientes parciais de segurança γ e os coeficientes de combinação ψ para cada tipo de acção.

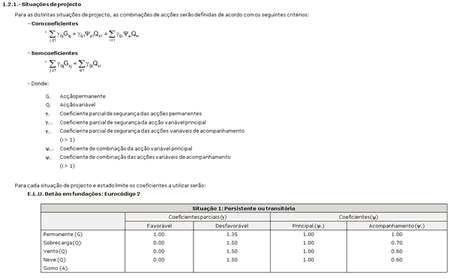

Acções de cargas e combinações

Novo Metal 3D gera automaticamente o peso próprio das barras introduzidas que formam a hipótese de peso próprio. É possível acrescentar um número indefinido de acções adicionais de igual ou diferente natureza (peso próprio, sobrecarga, vento, sismo ou neve).

O utilizador pode definir as acções simples que desejar e decidir se combinam-se de maneira compatível, incompatível ou simultânea. O programa gerará automaticamente a combinação destas acções de acordo com as possibilidades indicadas.



Por exemplo, o programa gera automaticamente a combinação da acção correspondente a uma situação de cargas composta por uma sobrecarga genérica e a actuação de um carro de cargas com distintas posições. As posições do carro são incompatíveis entre si, mas cada uma delas é compatível com a sobrecarga genérica e com o resto de acções de diferente natureza.

Pode visualizar-se a combinação de acções gerada entre as acções da mesma natureza. Deste modo, é possível que o utilizador verifique se as possibilidades indicadas foram as correctas.

Múltiplos tipos de carga

Admitem múltiplos tipos de carga como por exemplo, pontuais, lineares, lineares variáveis em altura, superficiais, superficiais variáveis em altura, incremento e gradiente de temperatura, momentos, etc. As cargas podem introduzir-se nos nós e nas barras.

As cargas superficiais introduzem-se sobre panos definidos geometricamente pelo utilizador mediante um polígono fechado. Estas cargas podem estar aplicadas em toda a superfície do pano e em superfícies poligonais contidas neste. O utilizador também indica a direcção da distribuição unidireccional das cargas introduzidas sobre o pano que deve ser paralela a um dos lados do pano.

A distribuição de todas as cargas aplicadas sobre o pano é isostática, e realiza-se sobre as barras contidas no pano que não sejam paralelas à direcção de distribuição. Para o caso das cargas definidas numa superfície do pano, a distribuição só afecta as barras mais próximas à superfície definida.
Nas estruturas 3D integradas de CYPECAD também é possível definir cargas superficiais do mesmo modo que no Novo Metal 3D.

É possível definir deslocamentos prescritos nos encastramentos e apoios, e rotações prescritos nos encastramentos. Estes deslocamentos e rotações provocarão esforços sobre as barras, pelo que quando se definem há que atribuir os seus efeitos a um tipo de acção.

Tipologia de nós

A tipologia de nós é muito completa. Podem definir-se as vinculações interiores e exteriores. As vinculações exteriores permitem que os tipos de nós possam definir-se como articulados, encastrados, semi-encastrados, apoios elásticos (molas), apoios com deslocamentos livres segundo um plano ou recta a definir, etc.

Barras no Novo Metal 3D

Novo Metal 3D permite a introdução de barras de madeira, de aço, mistas (aço e betão) e de alumínio. O programa dimensiona a secção chegando à sua optimização máxima.

Barras de aço e mistas

Para barras de aço utiliza perfis de aço laminado, composto e enformado, possui uma ampla base de dados composta por perfis de grande variedade de tipos e dos principais fabricantes e prontuários. Pode criar perfis compostos a partir de perfis simples com união soldada, chapas laterais, presilhas... Também pode definir cartelas nos extremos; perfis de altura variável; vigas Boyd não mistas com alvéolo hexagonal, octogonal ou circular; e barras mistas (perfis de aço com laje de betão). O programa realiza a verificação de resistência ao fogo e o dimensionamento do revestimento de protecção para os perfis de aço.

As barras de aço também podem ser dimensionadas como tirantes.

Tirantes

Novo Metal 3D permite calcular e dimensionar tirantes cuja secção transversal está formada por perfis do tipo cantoneira laminada, cantoneira simétrica laminada, varão ou vergalhão.

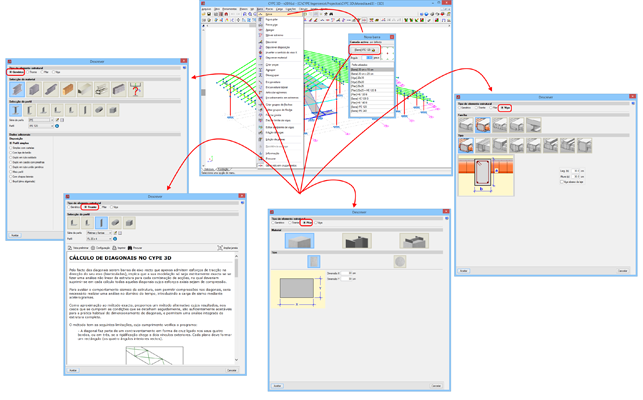

No quadro de diálogo Descrever perfil o utilizador pode seleccionar o tipo Tirante. Quando se selecciona aparece no diálogo uma explicação do método utilizado e das condicionantes necessárias para o seu dimensionamento.

Pelo facto das diagonais serem barras de eixo recto que apenas admitem esforços de tracção na direcção do seu eixo (biarticuladas), implica que a sua modelação só seja estritamente exacta se se fizer uma análise não linear da estrutura para cada combinação de acções, na qual deveriam suprimir-se em cada cálculo todas aquelas diagonais cujos esforços axiais sejam de compressão.

Para avaliar o comportamento sísmico da estrutura, sem permitir compressões nas diagonais, seria necessário realizar uma análise no domínio do tempo, introduzindo a carga de sismo mediante acelerogramas.

Como aproximação ao método exacto, propomos um método alternativo cujos resultados, nos casos que se cumpram as condições que se detalham seguidamente, são suficientemente aceitáveis para a prática habitual do dimensionamento de diagonais, e permitem uma análise integrada da estrutura completa.

O método tem as seguintes limitações, cujo cumprimento verifica o programa:

• A diagonal faz parte de um contraventamento em forma de cruz ligado nos seus quatro bordos, ou em três, se a rigidificação chega a duas ligações exteriores. Cada plano deve formar um rectângulo (os quatro ângulos interiores rectos).
• A área transversal das diagonais é menor que 20 % da área do resto de elementos (vigas e pilares) que completam o plano contraventado.
• As duas diagonais de um mesmo contraventamento devem ter a mesma secção transversal, ou seja, o mesmo tipo de perfil e o mesmo tipo de aço.

Na memória de cálculo de Novo Metal 3D, ou no quadro de diálogo Descrever perfil (aparece no programa quando o utilizador descreve uma barra como tirante) pode encontrar mais informação sobre o método de cálculo de tirantes aplicado pelo programa.

Barras de alumínio

Com o módulo Perfis de alumínio de Novo Metal 3D e de Estruturas 3D integradas de CYPECAD, é possível calcular e dimensionar barras de alumínio extrudido das ligas e têmpera indicadas no ponto Liga de alumínio e têmpera, e das geometrias indicadas em Perfis de alumínio; segundo o Eurocódigo 9 EN 1999-1-1.

Perfis de alumínio

No diálogo Descrever perfil (menu Barra > Descrever perfil) encontra-se o botão Perfis de alumínio extrudido que permite definir uma barra como um perfil de alumínio da biblioteca que inclui o programa ou defini-lo geometricamente.
A biblioteca contém uma série de perfis normalizados que o utilizador pode configurar e ampliar. Tanto os perfis da biblioteca como os definidos pelo utilizador podem ser duplo T, C simples, chapa, T simples, tubo circular, varão ou vergalhão.

Ligas de alumínio e têmpera

No diálogo Descrever material (menu Barra > Descrever material) selecciona-se a liga de alumínio extrudido para os perfis de alumínio que o utilizador seleccione na obra, assim como a sua têmpera. As ligas de alumínio disponíveis com as suas correspondentes têmperas são:

Liga de Alumínio	Têmpera
EN AW-5083	F, H111 e H112
EN AW-6060	T5, T6, T64 e T66
EN AW-6061	T4 e T6
EN AW-6063	T5, T6 e T66
EN AW-6005A	T6
EN AW-6106	T6
EN AW-6082	T4, T5 e T6
EN AW-7020	T6

Barras de madeira

Com o módulo Perfis de madeira, Novo Metal 3D dimensiona perfis de madeira formados por madeira serrada (espécies de coníferas ou chopos), madeira serrada (espécies frondosas), madeira laminada colada homogénea e madeira laminada colada combinada. Pode definir perfis rectangulares, com secção constante ou variável, e perfis circulares. Inclui uma biblioteca de perfis de madeira que o utilizador pode configurar e ampliar. O programa também dimensiona as secções de madeira frente à acção do fogo para que cumpra com o Eurocódigo 5, se o utilizador activar a verificação de resistência ao fogo de perfis de madeira.

Encurvadura e encurvadura lateral

Novo Metal 3D permite ao utilizador introduzir os coeficientes β de encurvadura ou o comprimento de encurvadura, e o coeficiente de momentos de cada barra. Também calcula automaticamente o comprimento de encurvadura das barras segundo um método aproximado, baseado em fórmulas comummente aceites, que solicita ao utilizador a classificação da estrutura como tipo nós móveis ou nós fixos. O utilizador também pode activar em qualquer barra a verificação de encurvadura lateral.

Limitações de flecha

O programa possibilita ao utilizador limitar a flecha das barras para que no dimensionamento dos perfis tenha em conta a restrição imposta (além disso da tensão, esbelteza, encurvadura lateral, etc). O utilizador pode impor limites à flecha máxima e relativa, tanto para valores absolutos, como para valores relativos ao comprimento entre extremos e pontos de inflexão da deformada. A flecha pode definir-se como secante ou tangente a um dos extremos. Também é possível definir uma peça composta por várias barras alinhadas para que o programa verifique a sua flecha como se trata-se de uma única barra. Os quadros de diálogo que limitam a flecha das barras dispõem de ajudas, que definem perfeitamente os tipos de flecha que o utilizador pode limitar e o comprimento que serve como referência à flecha relativa.

Ajustes, deslocamentos e rotações

Na introdução de barras é possível realizar ajustes, deslocamentos e rotações relativamente ao eixo de introdução da barra. A excentricidade produzida por estes ajustes e deslocamentos têm-se em conta no cálculo, pelo que o programa permite ao utilizador considerar a verdadeira posição relativa entre barras.

Coeficientes de encastramento e rigidezes rotacionais

Nos extremos de peças (barras ou conjunto de barras alinhadas que formam uma peça), o programa permite atribuir os coeficientes de encastramento xy e xz ou atribuir rigidezes rotacionais nesses planos. A definição das rigidezes rotacionais permite a modelização das ligações cuja rigidez à rotação é fundamental considerar, como é o caso das ligações aparafusadas.

Em cada ligação aparafusada dimensionada, o programa também calcula (para todas as combinações de esforços actuantes) as rigidezes rotacionais de cada ligação e selecciona um valor da rigidez rotacional para cada extremo da peça, que será proposto ao utilizador para um novo cálculo da estrutura.
Após o cálculo, o programa adverte se a rigidez rotacional introduzida pelo utilizador, difere em mais de 20% da proposta pelo programa ou se não está definida.

Novo Metal 3D permite ao utilizador atribuir automaticamente as rigidezes rotacionais propostas pelo programa, como rever as que desejar para decidir em cada caso quais as rigidezes rotacionais que quer adoptar.

No ponto Rigidezes rotacionais em extremos de peças da página Ligações aparafusadas pode obter mais informação sobre as considerações que o Novo Metal 3D realiza sobre as rigidezes rotacionais.

Verificação de resistência ao fogo

Novo Metal 3D realiza a verificação da resistência ao fogo e dimensiona o revestimento de protecção das barras de aço que compõem a estrutura segundo a norma EN 1993-1-2:2005 (Eurocódigo 3).



Novo Metal 3D dimensiona as secções de madeira frente à acção de fogo para que cumpram com a norma Eurocódigo 5.



Em Verificação de resistência ao fogo pode encontrar mais informação sobre esta verificação nos programas de CYPE Ingenieros.

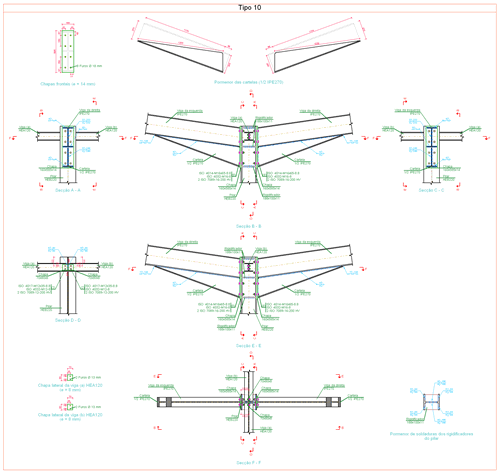

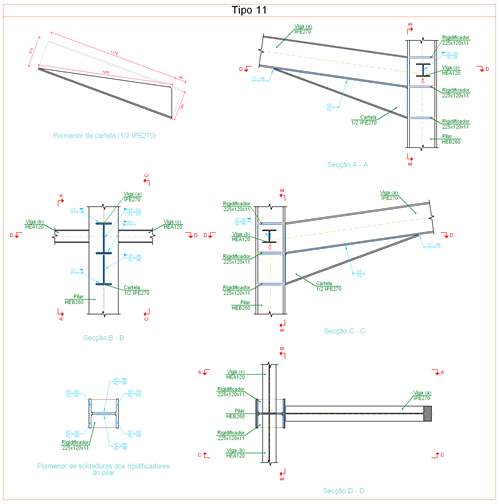

Ligações soldadas e aparafusadas

Os módulos de ligações concebidos por CYPE Ingenieros (Ligações I Soldadas para Naves com perfis laminados e compostos em duplo T, Ligações II Aparafusadas para Naves com perfis laminados e compostos em duplo T, Ligações III Soldadas para Edificação com perfis laminados e compostos em duplo T e Ligações IV Aparafusadas para Edificação com perfis laminados e compostos em duplo T) podem utilizar-se tanto no CYPECAD como no Novo Metal 3D (incluindo as Estruturas 3D integradas de CYPECAD).

As tipologias de ligações implementadas nos módulos Ligações I e Ligações II tem maior campo de aplicação nas naves introduzidas no Novo Metal 3D e nas Estruturas 3D integradas de CYPECAD, as tipologias de ligações que dimensiona o módulo Ligações III tem um campo de aplicação mais amplo nas estruturas de edificação formadas por pórticos que se calculam em CYPECAD. De qualquer forma, cada ligação dimensionada por qualquer dos módulos indicados resolve-se do mesmo modo num programa ou noutro. Posto isto, os módulos Ligações I e Ligações III possuem tipos de ligações comuns.
Em cada um dos seguintes pontos pode encontrar bastante informação sobre as características destes módulos:

• Ligações I. Soldadas para naves com perfis laminados e compostos em duplo T
  • Tipologia de ligações soldadas implementadas
  • Opções de cálculo
  • Dimensionamento de ligações soldadas
  • Consulta de ligações soldadas
  • Placas de amarração dimensionadas com o módulo Ligações soldadas
  • Listagens de ligações
  • Desenhos de ligações

• Ligações II Aparafusadas para naves com perfis laminados e compostos em duplo T
  • Normas implementadas para o cálculo de ligações aparafusadas
  • Tipologias de ligações aparafusadas implementadas
  • Opções de cálculo
  • Ligações aparafusadas pré-esforçadas e não pré-esforçadas
  • Dimensionamento de ligações aparafusadas
  • Consulta de ligações aparafusadas
  • Listagens de ligações
  • Desenhos de ligações

• Ligações III Soldadas para Edificação com perfis laminados e compostos em duplo T
  • Tipologia de ligações soldadas para edificação implementadas
  • Opções de cálculo
  • Dimensionamento de ligações soldadas para edificação
  • Consulta de ligações soldadas
  • Placas de amarração dimensionadas com o módulo Ligações III
  • Listagens de ligações
  • Desenhos de ligações soldadas

• Ligações IV Aparafusadas para Edificação com perfis laminados e compostos em duplo T
  • Tipologia de ligações aparafusadas para edificação implementadas
  • Opções de cálculo

Placas de amarração dimensionadas com o módulo Ligações I

Novo Metal 3D dispõe de vários módulos que calculam e dimensionam placas de amarração: os módulos Ligações I, Ligações II, Ligações III, Ligações IV e o módulo Placas de amarração.

Placas de amarração dimensionadas com o módulo Ligações soldadas

Os módulos Ligações I, Ligações II, Ligações III, Ligações IV dimensionam placas de amarração com as seguintes características:

• Tipos de placas: Dimensionam-se placas de amarração de perfis laminados e compostos em duplo T.
• Soldaduras: Inclui o cálculo e dimensionamento das soldaduras entre placa, rigidificadores, pilar e pernos.
• Igualação automática: Iguala automaticamente as placas de amarração (tendo em conta o tipo de perfil, os esforços e as vinculações exteriores). Deste modo e sem intervenção do utilizador, reduz-se o número de tipos diferentes de placas, uniformizando assim os resultados.
• Vista 3D com elementos e soldaduras diferenciadas: É possível ver no ecrã uma vista 3D com cores diferentes para a placa, pilar, rigidificadores, pernos, soldaduras realizadas na oficina e soldaduras realizadas em obra, do mesmo modo que se representam as ligações entre perfis em duplo T. Esta visualização funciona como uma ajuda para melhorar a compreensão da montagem do apoio.
• Pormenor da placa de amarração: Gera-se um pormenor da placa onde se indicam detalhadamente as soldaduras dimensionadas e os rigidificadores. Estes pormenores podem incluir-se nos desenhos de obra.
• Listagens de verificação e medição: Geram-se listagens de verificação e medição das placas de amarração, integrados com o resto de ligações calculadas.

Placas de amarração dimensionadas com o módulo Placas de amarração

O módulo Placas de amarração calcula e dimensiona placas de amarração com as seguintes características:

• Tipos de placas: Resolve placas de amarração para qualquer disposição de pilar metálico (perfis simples e compostos).
• Igualação manual: É possível igualar placas de amarração manualmente copiando umas placas de amarração sobre outras. Após copiá-la, o programa realiza a verificação da placa atribuída.
• Edição de placas de amarração: O utilizador pode editar as placas de amarração, modificá-las manualmente e verificar com o programa a geometria de cada placa, a disposição de seus pernos e rigidificadores, e a posição do pilar com respeito a esta.
• Pormenor da placa e vista 3D: O utilizador pode ver no ecrã uma vista 3D e um pormenor da placa. Os pormenores também podem gerar-se nos desenhos da obra.
• Listagens de verificação e medição: Geram-se as listagens de verificação e medição das placas de amarração.

Opções de cálculo para as placas de amarração

As opções de cálculo das placas de amarração configuram-se no diálogo Opções (menu Placas de amarração > Opções). Os valores aqui estabelecidos afectam o cálculo das placas de amarração dos módulos que as calculam (Ligações I, Ligações II, Ligações III, Ligações IV e Placas de amarração), à excepção do tipo de amarração do perno à placa que só intervém no cálculo efectuado pelo módulo Placas de amarração.

Verificações em placas de amarração

Os módulos Ligações I, Ligações II, Ligações III, Ligações IV e Placas de amarração realizam as seguintes verificações (assumindo a hipótese de placa rígida):

• No betão onde apoia a placa verifica-se:
• A tensão de compressão: A tensão de compressão na interface placa de amarração-betão deve ser menor que a tensão admissível do betão que depende da natureza de cada combinação.
• Nos pernos de amarração verifica-se:
• A resistência do material dos pernos: Descompõem-se os esforços actuantes sobre a placa em axiais e transverso nos pernos e verifica-se que ambos os esforços, em separado e interagindo entre eles (tensão de Von Mises), produzem tensões menores à tensão limite do material dos pernos.
• A amarração dos pernos: Verifica-se a amarração dos pernos no betão de tal maneira que não se produzam falhas por falta de aderência, nem o arrancamento do cone de rotura, nem a fractura por esforço transverso (esmagamento do perno).
• Esmagamento do perno: Em cada perno verifica-se que não se supera o transverso que produziria o esmagamento da placa contra o perno.
• Na placa de amarração verifica-se:
• As tensões globais: Nas placas com consola, analisam-se quatro secções no perímetro do perfil, e verifica-se em todas elas que as tensões de Von Mises sejam menores que a tensão limite segundo a norma.
• As flechas globais relativas: Nas consolas das placas verifica-se que não apareçam flechas maiores que 1/250 da consola.
• As tensões locais: Verificam-se as tensões de Von Mises em todas as placas locais, nas que tanto o perfil como os rigidificadores dividem a placa de amarração propriamente dita. Os esforços em cada uma das subplacas obtêm-se a partir das tensões de contacto com o betão e os axiais dos pernos. O modelo gerado resolve-se por diferenças finitas.

Fundação

Novo Metal 3D calcula e dimensiona sapatas e maciços de encabeçamento. Ambos elementos de fundação podem ser isolados ou combinados, e admitem qualquer número de pilares.

As sapatas podem ser de betão armado ou de betão em massa, de altura constante ou variável, e o programa pode dimensioná-las de modo que sejam quadradas, rectangulares, excêntricas, de canto ou de face.

Os maciços admitem múltiplas estacas. A sua tipologia é muito ampla: lineares, rectangulares de várias estacas, pentagonais de 5 e 6 estacas e hexagonais de 6 e 7 estacas.

Tanto as sapatas como os maciços de encabeçamento, podem chegar vigas lintéis e vigas de equilíbrio.

Ajudas na introdução de dados

Novo Metal 3D importa ficheiros gerados em programas de CAD em formato DWG e DXF de duas e três dimensões. Com eles poderá gerar automaticamente a geometria da estrutura (inclui seleccionando os elementos a importar classificados por layers, entidades, cores ou tipos de linha).

Dispõe também de outras ferramentas que facilitam a introdução de dados: Zoom, Redesenhar, Ortogonal, Desfazer, Refazer, Repetir última selecção de elementos, etc. Pode realizar capturas (extremo, ponto médio, perpendicular, mais próximo e intersecção) e rastreios (prolongamento, perpendicular, ortogonal) sobre elementos da estrutura.

Com a geração de vistas poderá trabalhar com janelas em 2D e 3D de maneira totalmente interactiva e com total conectividade. Inclui, nas vistas 3D que aparecem no ecrã, a marca do plano da vista 2D na qual esta posicionado o cursor.

Novo Metal 3D também contém comandos para realizar gerações automáticas, como a geração de nós, barras e malhas espaciais formadas por tetraedros. Além disso, é capaz de criar um número ilimitado de pórticos paralelos a partir de um só.

Os elementos cotam-se sem introduzir coordenadas nem malhas rígidas. Quando se introduz um nó ou uma barra, o programa atribui-lhes umas coordenadas que dependem da posição do cursor na linha ou linhas de referência que se capturam. Depois, o utilizador pode cotar os nós ou deixar as coordenadas atribuídas.

Cálculo com multiprocessadores

CYPECAD e Novo Metal 3D utilizam no cálculo das suas estruturas o potencial dos multiprocessadores.
Para tirar partido destas prestações, CYPECAD e Novo Metal 3D, dispõem de dois módulos comuns que permitem poupar uma substancial quantidade de tempo de cálculo:

• Cálculo em paralelo com 2 processadores
• + 2 processadores

Em Cálculo com multiprocessadores pode encontrar mais informação sobre estes módulos e um estudo comparativo que mostra os tempos de cálculo com e sem a sua utilização.

Resultados, desenhos e listagens

Os diagramas e envolventes de esforços e as deformadas podem-se consultar no ecrã de forma gráfica ou analítica.
A ferramenta para a verificação de barras no ecrã (tensão, encurvadura lateral, esbelteza, flecha...) permite uma correcção manual ou automática até ao dimensionamento final.

Desenha os planos de qualquer vista da estrutura, com a informação que se deseje, inclui alçados com a dimensão real do perfil. Poderá exportar os desenhos para formato DXF e DWG ou imprimir directamente para a impressora ou plotter.



Gera vistas 3D em perspectiva cónica ou isométrica com os perfis em verdadeira magnitude. Estas vistas 3D podem imprimir-se ou exportar-se para ficheiros em formato DXF, DWG, EMF, BMP e JPG.

Permite total liberdade para mover-se pelo interior da estrutura numa perspectiva cónica.

Obtém listagens de dados de nós, barras e cargas; de resultados de deslocamentos, reacções, esforços, tensões, flechas, sapatas, placas de amarração, etc. da estrutura. Inclui as listagens de medições. Estas listagens podem exportar-se aos formatos TXT, HTML, PDF, RTF e DOCX. Também pode obter uma vista preliminar das mesmas.

Listagens justificativas de verificações dos estados limite últimos

CYPECAD, Novo Metal 3D e as Estruturas 3D integradas de CYPECAD geram listagens justificativas de verificações dos estados limite últimos de perfis de aço, madeira e alumínio.

Estas listagens contém todas as verificações realizadas pelo programa para dimensionar os perfis e constituem um importante documento com o qual o utilizador pode:

• Verificar o dimensionamento dos perfis
• Optimizar o dimensionamento dos perfis.

O nível de pormenorização destas listagens também proporciona um carácter didáctico,pois permite ao utilizador conhecer todas as verificações a que está submetido um perfil.

Em Listagens justificativas de verificações de estados limite últimos pode encontrar mais informação sobre estes documentos (modos de obtenção, tipos de perfis e normas para os que se podem gerar, etc).

Exportação para TEKLA® Structures

As Estruturas 3D integradas de CYPECAD e Novo Metal 3D podem exportar a estrutura calculada e dimensionada para TEKLA Structures (v 12.1, 13.0, 13.1, 14.0 e 15.0 SR1).

Em Exportação para TEKLA® Structures pode encontrar mais informações sobre as opções de exportação para TEKLA® Structures.

Exportação para TecnoMETAL® 4D

CYPECAD, Estruturas 3D integradas de CYPECAD e Novo Metal 3D dos programas de CYPE Ingenieros, podem exportar a estrutura calculada e dimensionada para TecnoMETAL 4D.

Em Exportação para TecnoMETAL® 4D pode encontrar mais informações sobre as opções de exportação para TecnoMETAL® 4D.

Exportação ao formato CIS/2 para Advance Steel® de Graitec

CIS/2 (CIMsteel Integration Standards) é um formato de intercâmbio standard para facilitar o fluxo de dados entre as aplicações informáticas que intervêm no processo de análise, desenho e fabricação de estruturas de aço.

Novo Metal 3D e as Estruturas 3D integradas de CYPECAD permitem exportar no formato CIS/2 preconizado pelo NIST (National Institute of Standars and Tecnology) os nós e barras das estruturas 3D introduzidas e dimensionadas.

Advance Steel® de Graitec é uma das aplicações informáticas relacionadas com o modelo de estruturas 3D de aço, para o qual foram feitas as provas necessárias para a correcta importação do formato CIS/2 gerado pelo Novo Metal 3D e as Estruturas 3D integradas de CYPECAD.

Em Exportação para o formato CIS/2 pode encontrar mais informação sobre as opções de exportação para este formato.



Inicio
